TCP/IP协议

Transmission Control Protocol/Internet Protocol的简写，中译名为传输控制协议/因特网互联协议，又名网络通讯协议，是Internet最基本的协议、Internet国际互联网络的基础，由网络层的IP协议和传输层的TCP协议组成。TCP/IP 定义了电子设备如何连入因特网，以及数据如何在它们之间传输的标准。协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的协议来完成自己的需求。通俗而言：TCP负责发现传输的问题，一有问题就发出信号，要求重新传输，直到所有数据安全正确地传输到目的地。而IP是给因特网的每一台联网设备规定一个地址。

TCP协议与三次握手

• TCP是面向连接的通信协议，通过三次握手建立连接，通讯完成时要拆除连接，由于TCP是面向连接的所以只能用于端到端的通讯。
• TCP提供的是一种可靠的数据流服务，采用“带重传的肯定确认”技术来实现传输的可靠性。TCP还采用一种称为“滑动窗口”的方式进行流量控制，所谓窗口实际表示接收能力，用以限制发送方的发送速度。
• TCP将它的信息送到更高层的应用程序，例如Telnet的服务程序和客户程序。应用程序轮流将信息送回TCP层，TCP层便将它们向下传送到IP层，设备驱动程序和物理介质，最后到接收方。
• 面向连接的服务（例如Telnet、FTP、rlogin、X Windows和SMTP）需要高度的可靠性，所以它们使用了TCP。DNS在某些情况下使用TCP（发送和接收域名数据库），但使用UDP传送有关单个主机的信息。

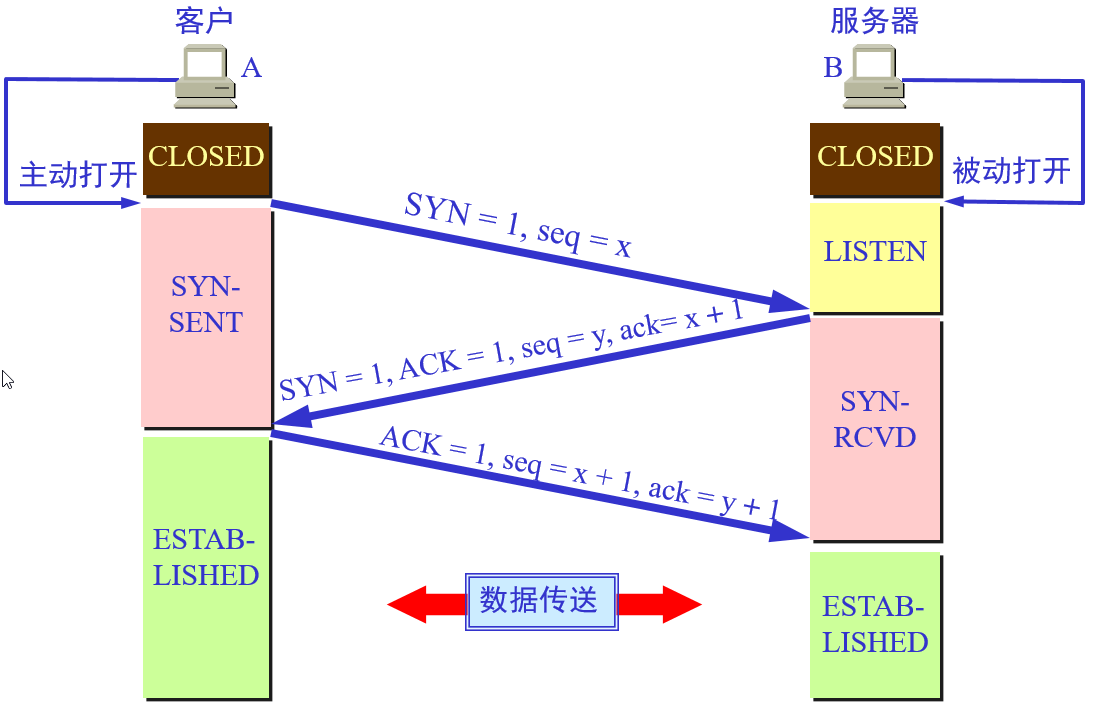

  三次握手过程

• 第一次握手：Client将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给Server，Client进入SYN_SENT状态，等待Server确认。
• 第二次握手：Server收到数据包后由标志位SYN=1知道Client请求建立连接，Server将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给Client以确认连接请求，Server进入SYN_RCVD状态。
• 第三次握手：Client收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给Server，Server检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，Client和Server进入ESTABLISHED状态，完成三次握手，随后Client与Server之间可以开始传输数据了。

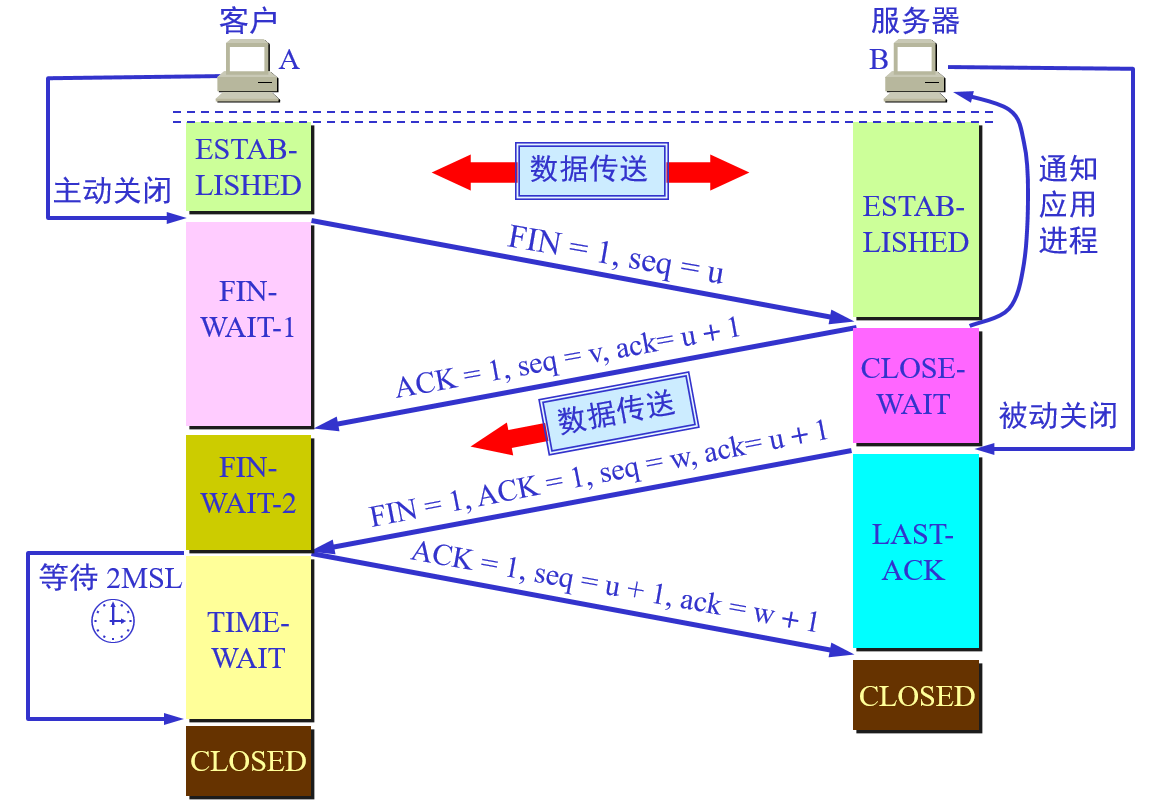

四次挥手过程

• 第一次挥手： Client发送一个FIN，用来关闭Client到Server的数据传送，Client进入FIN_WAIT_1状态。
• 第二次挥手： Server收到FIN后，发送一个ACK给Client，确认序号为收到序号+1（与SYN相同，一个FIN占用一个序号），Server进入CLOSE_WAIT状态。
• 第三次挥手： Server发送一个FIN，用来关闭Server到Client的数据传送，Server进入LAST_ACK状态。
• 第四次挥手： Client收到FIN后，Client进入TIME_WAIT状态，接着发送一个ACK给Server，确认序号为收到序号+1，Server进入CLOSED状态，完成四次挥手。

网络参考模型

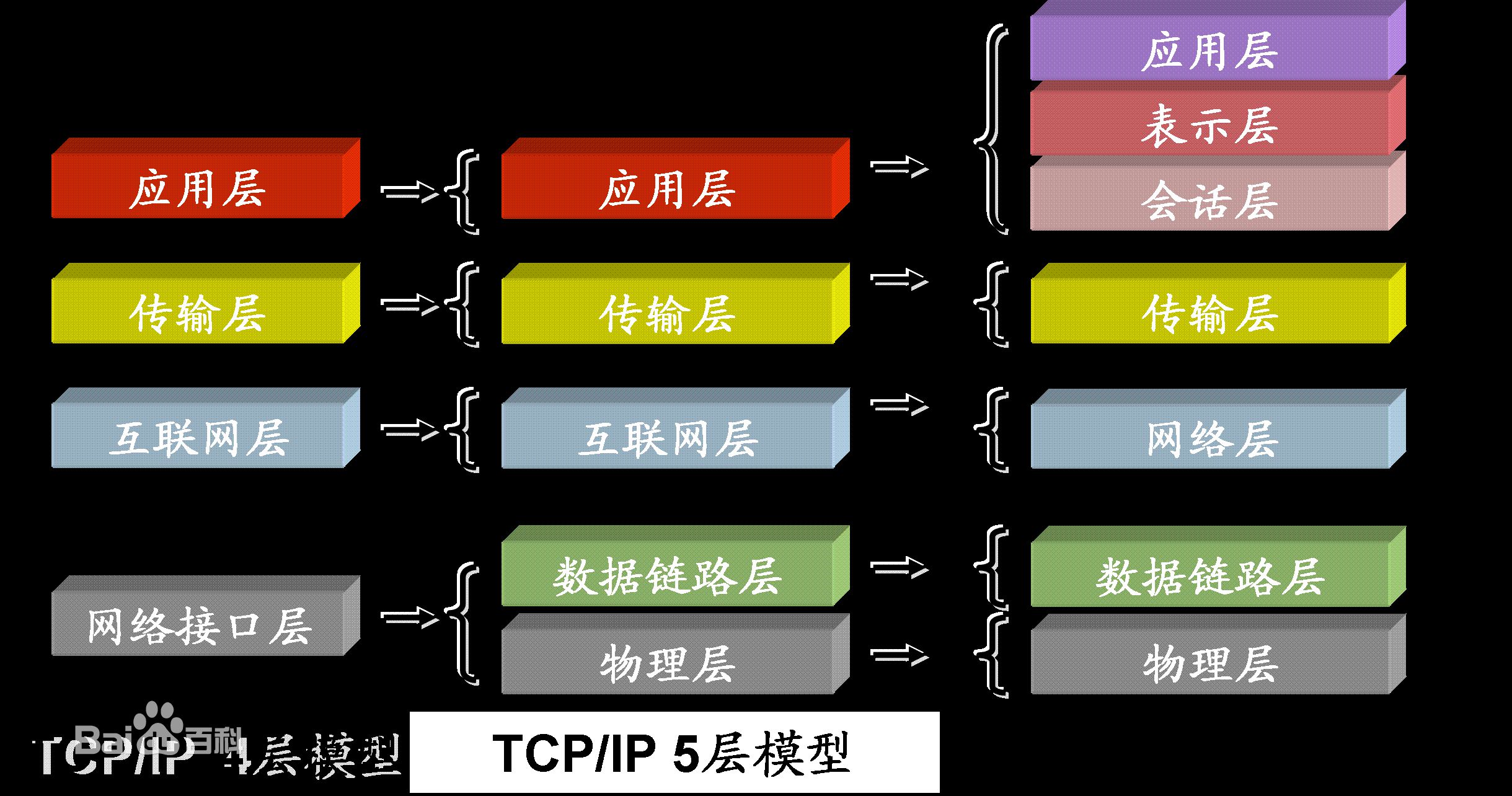

• TCP/IP结构与OSI模型对比

• TCP/IP协议不是TCP和IP这两个协议的合称，而是指因特网整个TCP/IP协议族。
  • 从协议分层模型方面来讲，TCP/IP由四个层次组成：网络接口层、网络层、传输层、应用层。
  • TCP/IP协议并不完全符合OSI的七层参考模型，OSI（Open System Interconnect）是传统的开放式系统互连参考模型，是一种通信协议的7层抽象的参考模型，其中每一层执行某一特定任务。该模型的目的是使各种硬件在相同的层次上相互通信。这7层是：物理层、数据链路层（网络接口层）、网络层（网络层）、传输层（传输层）、会话层、表示层和应用层（应用层）。而TCP/IP通讯协议采用了4层的层级结构，每一层都呼叫它的下一层所提供的网络来完成自己的需求。由于ARPANET的设计者注重的是网络互联，允许通信子网（网络接口层）采用已有的或是将来有的各种协议，所以这个层次中没有提供专门的协议。实际上，TCP/IP协议可以通过网络接口层连接到任何网络上，例如X.25交换网或IEEE802局域网。

- 注意：tcp本身不具有数据传输中噪音导致的错误检测功能,但是有实现超时的错误重传功能;

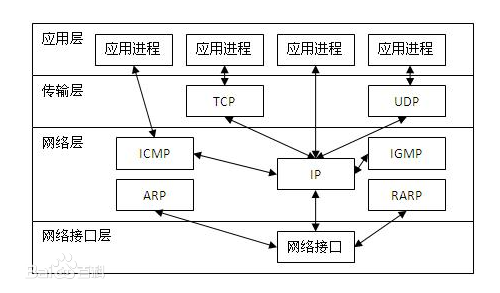

• OSI模型各层对应的TCP/IP协议

• 相关协议简介
  • 网络层中的协议主要有IP，ICMP，IGMP等，由于它包含了IP协议模块，所以它是所有基于TCP/IP协议网络的核心。在网络层中，IP模块完成大部分功能。ICMP和IGMP以及其他支持IP的协议帮助IP完成特定的任务，如传输差错控制信息以及主机/路由器之间的控制电文等。网络层掌管着网络中主机间的信息传输。
  • 传输层上的主要协议是TCP和UDP。正如网络层控制着主机之间的数据传递，传输层控制着那些将要进入网络层的数据。两个协议就是它管理这些数据的两种方式：TCP是一个基于连接的协议；UDP则是面向无连接服务的管理方式的协议。
  • FTP(File Transfer Protocol）是文件传输协议，一般上传下载用FTP服务，数据端口是20H，控制端口是21H。
  • Telnet服务是用户远程登录服务，使用23H端口，使用明码传送，保密性差、简单方便。
  • DNS(Domain Name Service）是域名解析服务，提供域名到IP地址之间的转换，使用端口53。
  • SMTP(Simple Mail Transfer Protocol）是简单邮件传输协议，用来控制信件的发送、中转，使用端口25。
  • NFS（Network File System）是网络文件系统，用于网络中不同主机间的文件共享。
  • HTTP(Hypertext Transfer Protocol）是超文本传输协议，用于实现互联网中的WWW服务，使用端口80。
  • 网络层包括：IP(Internet Protocol）协议、ICMP(Internet Control Message Protocol)控制报文协议、ARP(Address Resolution Protocol）地址转换协议、RARP(Reverse ARP)反向地址转换协议。 IP是网络层的核心，通过路由选择将下一条IP封装后交给接口层。IP数据报是无连接服务。 ICMP是网络层的补充，可以回送报文。用来检测网络是否通畅。 Ping命令就是发送ICMP的echo包，通过回送的echo relay进行网络测试。
  • 数据链路层是负责接收IP数据包并通过网络发送，或者从网络上接收物理帧，抽出IP数据包，交给IP层。 ARP是正向地址解析协议，通过已知的IP，寻找对应主机的MAC地址。 RARP是反向地址解析协议，通过MAC地址确定IP地址。比如无盘工作站还有DHCP服务。
